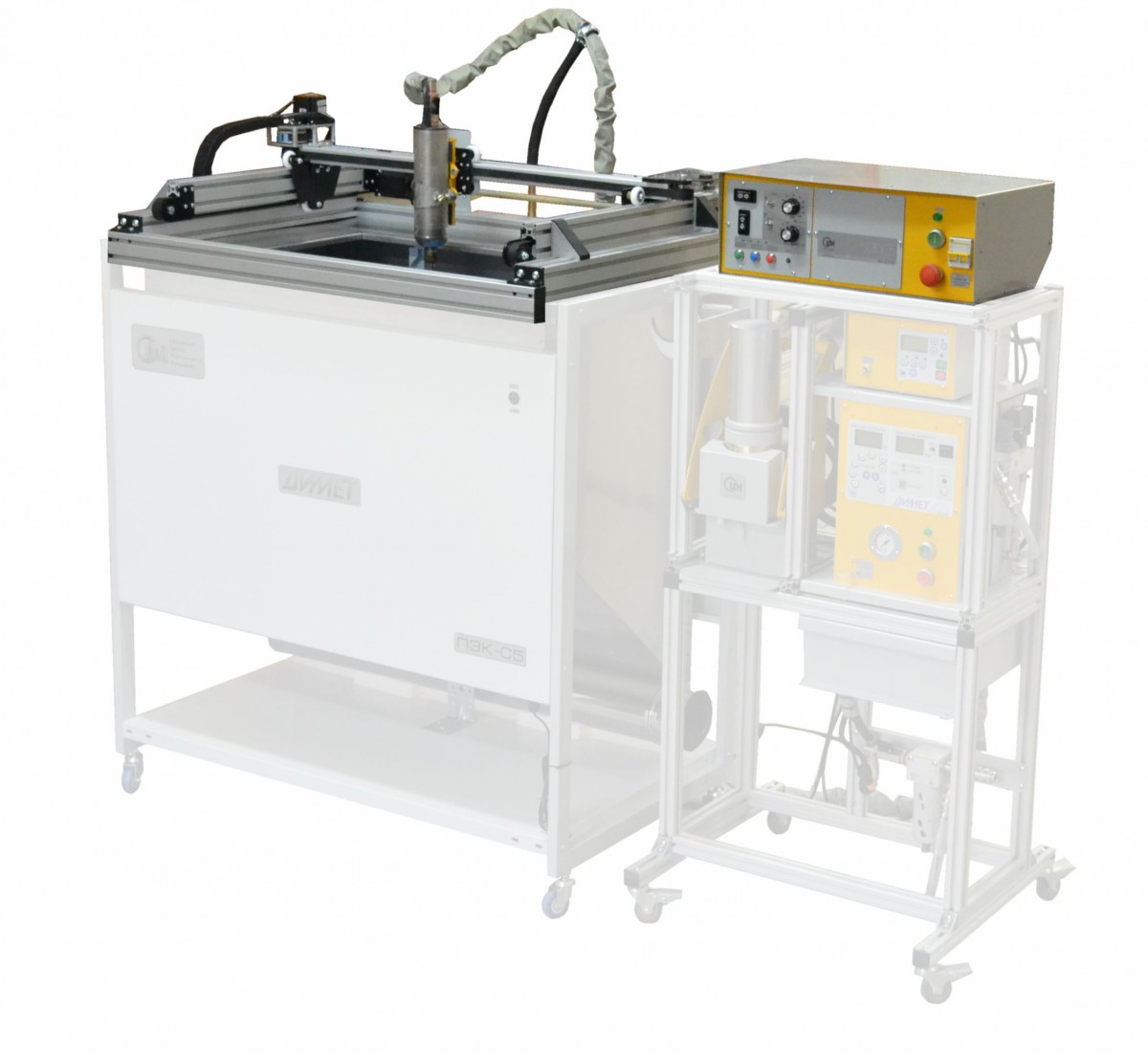

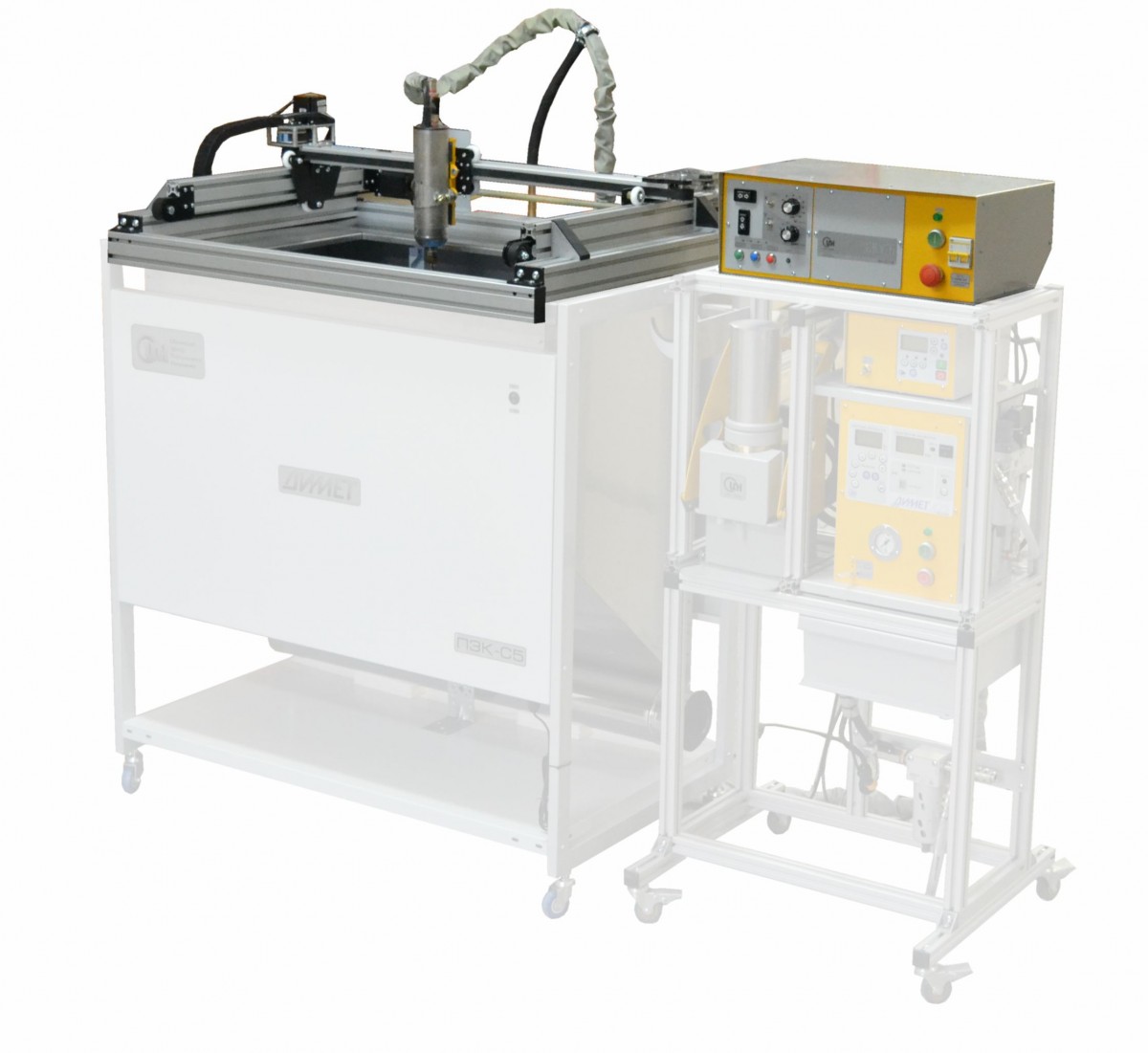

Сканирующее устройство СКУ-6

Описание:

Предназначено для автоматического циклического перемещения напылительного блока и управления работой напылительного оборудования ДИМЕТ с целью обработки прямоугольного участка плоской поверхности изделия, размещенного в пылезащитной камере. Сканирующее устройство обеспечивает автоматизированное перемещение напылителя ДМ44 в горизонтальной плоскости по сканирующей траектории с задаваемыми скоростью и шагом.

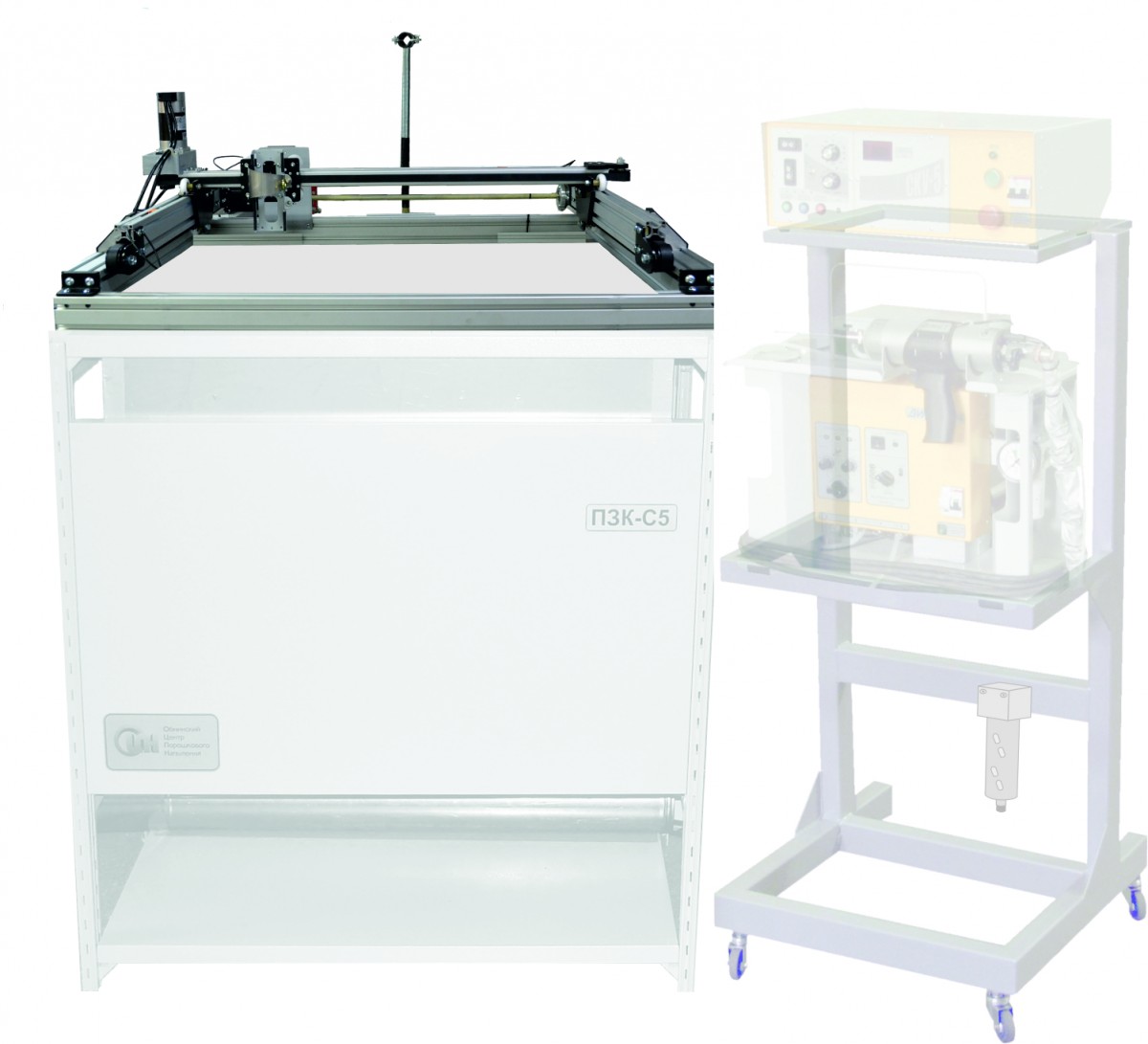

Габариты сканирующего устройства обеспечивают его размещение на пылезащитной камере ПЗК-С5.

Технические характеристики:

Электропитание:

• частота переменного тока: 50±1 Гц;
• напряжение: 220 В;
• Максимальная мощность: 160 Вт

Длина хода по оси X: 600±5 мм
Длина хода по оси Y: 300±5 мм

Скорость перемещения напылителя по оси X, см/с:

• в нормальном режиме 0,5; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12
• в повышенном режиме 1; 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 24

Шаг перемещения по оси Y: 0,5; 1; 2; 3; 4; 5 мм

Габаритные размеры:

• Блок управленияБУ-СП-6 не более 464х297х178 мм;
• Система перемещения СП-6 не более 945х710х340 мм

Масса:

• Блок управления БУ-СП6 не более 10 кг;
• Система перемещения СП-6 не более 38 кг
