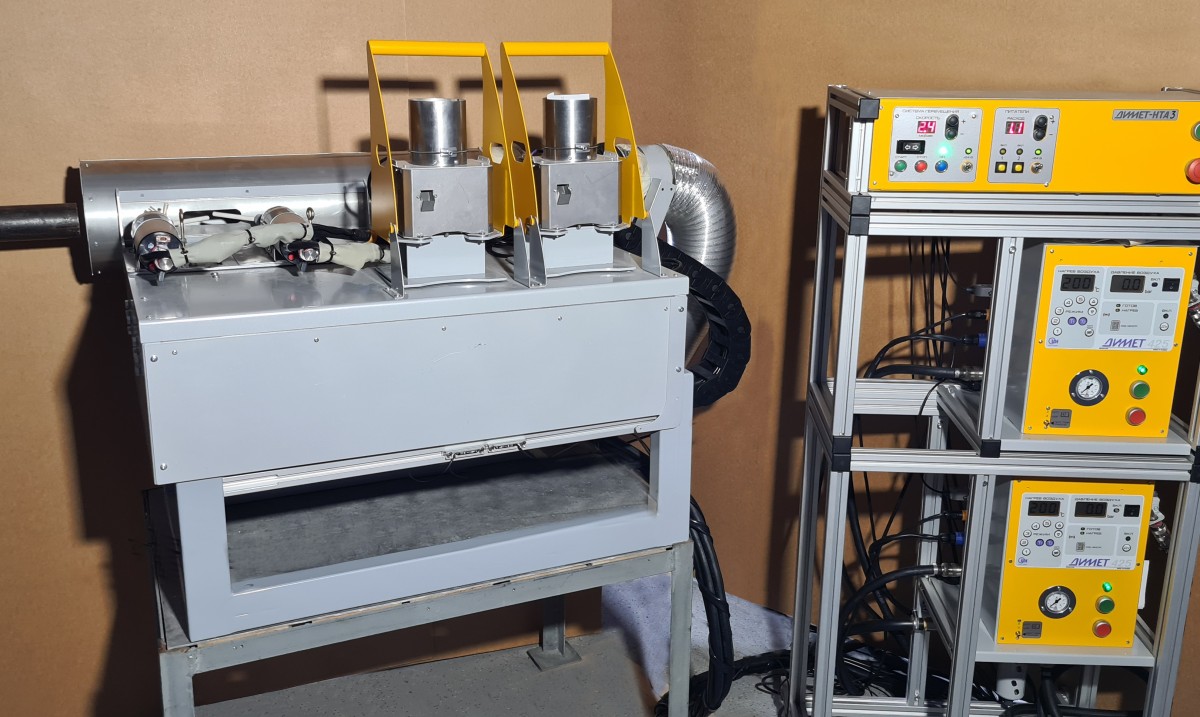

Комплекс оборудования ДИМЕТ-НТА3

Описание:

Комплекс оборудования ДИМЕТ-НТА3 предназначен для нанесения антизадирных металлических покрытий на резьбовую поверхность насосно-компрессорных труб (НКТ) и предлагается производственным и ремонтным предприятиям нефтегазовой отрасли.

Покрытия наносятся методом холодного газодинамического напыления с незначительны тепловым воздействием на обрабатываемую деталь. Медные или цинковые покрытия резьбы предотвращают адгезионное схватывание тяжелонагруженных резьбовых соединений. Комплекс оборудования ДИМЕТ-НТА3 обеспечивает нанесение металлических покрытий на обе боковые поверхности резьбы одновременно при линейном перемещении спаренного напылительного блока вдоль резьбового участка вращающейся трубы.

Цикл обработки резьбы включает в себя наезд на вращающуюся трубу подвижной напылительной платформы, обработку всего профиля резьбы ниппеля одновременно с двух сторон и возвращение напылительной платформы в исходное положение.
После завершения цикла требуется сменить трубу и повторить цикл.

Для защиты персонала конструкцией комплекса обеспечена локализация рабочей зоны напыления, а также вытяжка запыленного воздуха из рабочей зоны и очистка его от пыли.

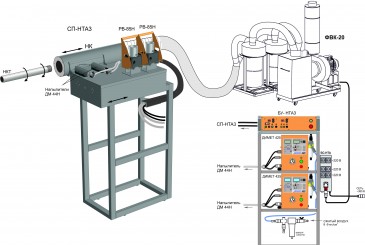

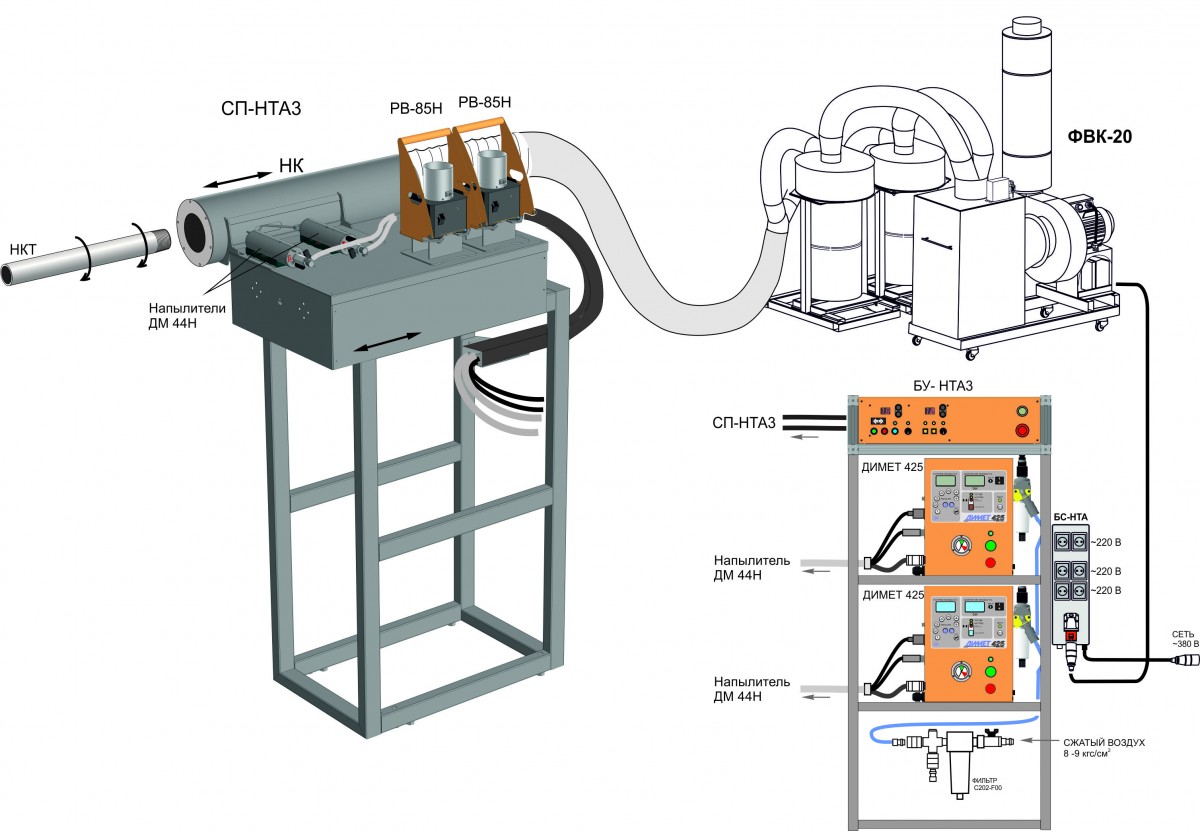

Состав:

Подвижная напылительная платформа
Блок управления техпроцессом НТА3
Два блока управления воздухом БКУ-425
Два высокостабильных порошковых питателя РВ-85Н
Два напылителя ДМ44
Два сопла СК30 (с износостойкими керамическими вставками)
Приборная стойка с системой фильтрации и распределения сжатого воздуха
Фильтро-вытяжное устройство ФВК-20
Гибкие воздуховоды

Технические характеристики:

Входное давление жатого воздуха - 0,6-1,2 МПа
Расход сжатого воздуха – не более 0,9 м3/мин
Время нанесения покрытия на резьбу ниппеля диаметром 73 мм – не более 50^оC
Рекомендуемый порошковый материал – медно-цинковый композит С-01-11
Электропитание:

• по цепи 220 В - не более 7,5 кВт
• по цепи 380 В – не более 2,2 кВт

Габаритные размеры комплекса:

• напылительная платформа – 1,2 х 0,9 х 1,1 м
• приборная стойка (с блоками управления) – 0,7 х 0,4 х 1,5 м
• фильтро-вытяжное устройство – 1,0 х 2,2 х 1,8 м

Масса комплекса - не более 300 кг
