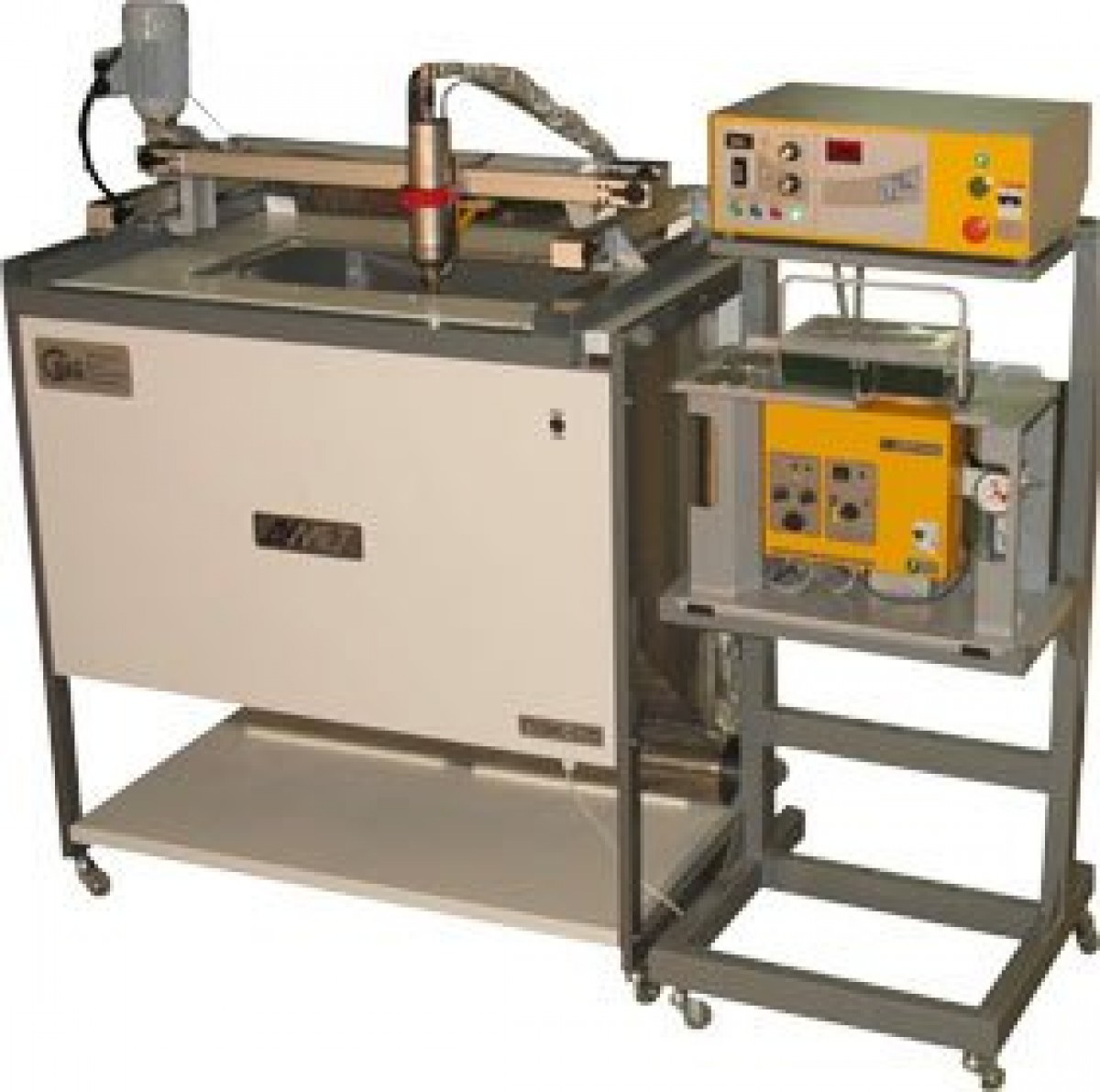

Комплекс оборудования ДИМЕТ-C5

Описание:

Комплекс оборудования предназначен для автоматизированного нанесения металлических покрытий на поверхность плоских однородных деталей в их производстве и ремонте.

*Изготавливается серийно. Комплекс оборудования предназначен для автоматизированного нанесения металлических покрытий на поверхность плоских однородных деталей. Комплекс обеспечивает автоматическую обработку прямоугольного участка плоской поверхности путем сканирующего перемещения напылительного блока над поверхностью, а также локализацию рабочей зоны напыления (для защиты персонала) и вытяжку запыленного воздуха и очистку его от пыли.

Состав:

Комплект оборудования ДИМЕТ® модель 404 (опционно - модель 421)

Сканирующее устройство СКУ-6

Фильтро-вытяжное устройство очистки воздуха ФВК-20

Пылезащитная камера ПЗК-С5

Стойка СТ-6

Технические характеристики:

Входное давление потребляемого воздуха - 0,6 -1,2 МПа
Расход сжатого воздуха - не более 0,45 м3/мин

Длина хода:

• по оси X - 550±5 мм
• по оси Y - 250 мм

Скорость перемещения напылителя по оси X - дискретно, от 0,5 до 20 см/с
Шаг перемещения по оси Y - 0,5;1;2;3;4;5 мм

Электропитание:

• комплект оборудования ДИМЕТ® - 220 В, 3,3 КВт
• сканирующее устройство СКУ-6 - 220 В, 0,2 КВт
• фильтро-вытяжное устройство ФВК-20 - 380 В, 2,2 КВт

Габаритные размеры:

• стойка (с ДИМЕТ и блоком управления СКУ) - 0,6х0,6х1,4 м
• система перемещения СКУ - 1,1х0,8х0,4 м
• пылезащитная камера - 1,1х0,6х1,0 м
• фильтро-вытяжное устройство - 1,0х2,2х1,8 м

Масса комплекса - не более 250 кг
